On distingue sur la figure ci-contre :
- le circuit intégré de traitement des signaux et son quartz (petit cylindre argenté)
- les deux fourches optiques (les émetteurs sont en rose et les récepteurs en noir)
- les trois boutons pour cliquer
- la fiche de connexion du câble en blanc
Les émetteurs des deux fourches sont généralement en série. Bien sûr, suivant les souris, il peut y avoir une permutation circulaire entre la DEL de la fourche 1, la DEL de la fourche 2 et la résistance R1.
On a représenté ici uniquement les deux phototransistors d'une fourche, l'autre étant rigoureusement identique. Là encore, suivant les souris, les phototransistors peuvent avoir, soit leurs collecteurs, soit leurs émetteurs en commun.

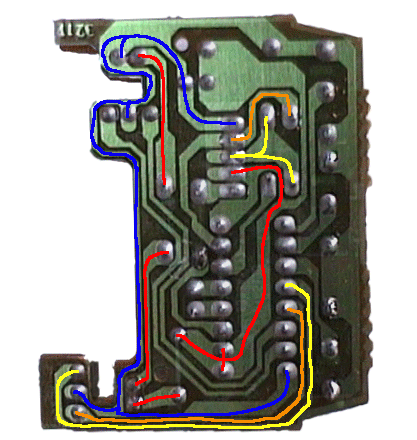

- Le tracé en bleu représente la masse
- Le tracé en rouge correspond au circuit des deux émetteurs
- Le tracé en jaune est celui d'un des récepteur
- Le tracé en orange est celui de l'autre récepteur

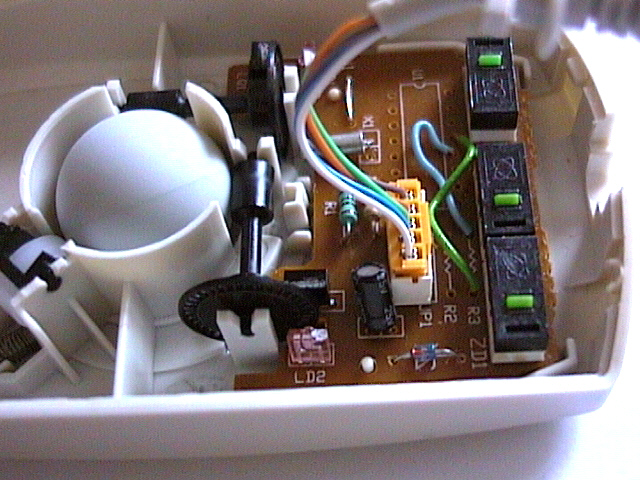

Après avoir retiré le circuit intégré et deux résistors gênants (ceux prés de la fiche du câble) on place des petits fils pour ramener les différents signaux à la connexion centrale.
On trouve donc à la fiche centrale :
- A la première soudure, en haut, la masse du circuit, représenté en bleu
- En dessous, en orange et en jaune, les deux signaux d'une des deux fourches optiques
- En bas et en rouge le +5V.
